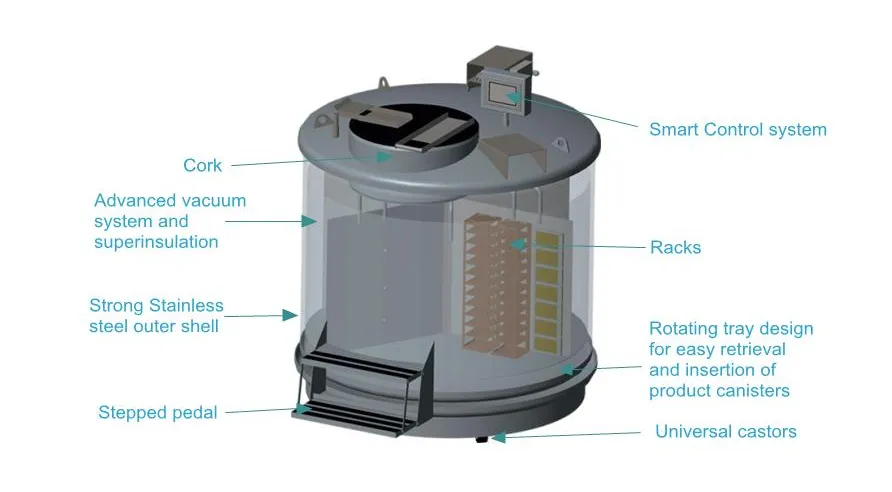

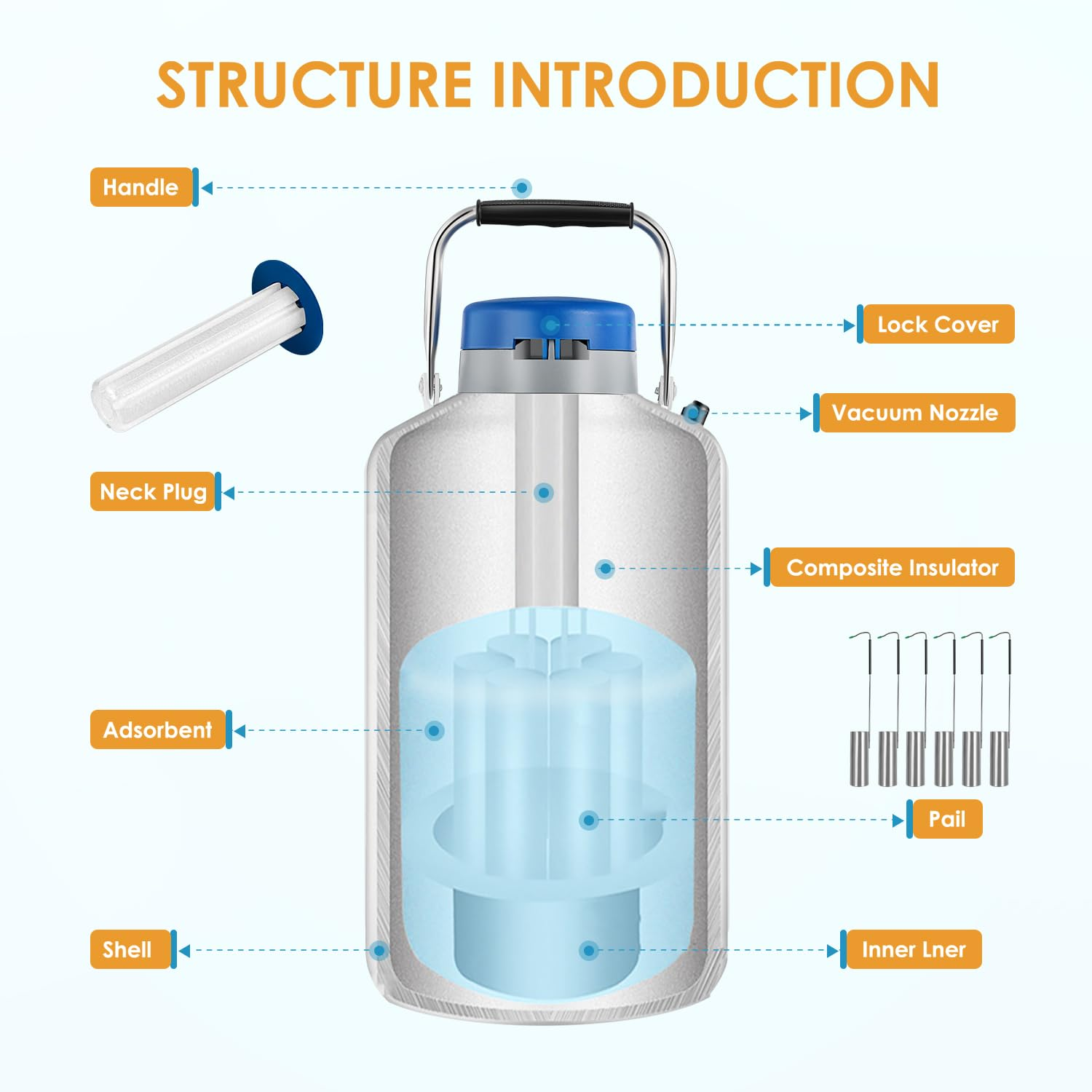

液氮罐結構示意圖

　　液氮罐結構組成部分：

　　外殼：液氮罐的外部包裹層，通常由堅固的金屬材料制成，如不銹鋼或鋁合金，用于保護內部結構和液氮免受外界損害。外殼上部設有罐口，便于液氮的加入和樣品的取出。

　　內槽：位于液氮罐內部的空間，用于存儲液氮及樣品。內槽通常由耐腐蝕性的鋁合金制成，底部設有底座，用于固定提筒。

　　夾層：位于外殼和內槽之間的空隙，呈真空狀態。夾層中裝有絕熱材料和吸附劑，以增強液氮罐的絕熱性能，減少液氮的氣化量。

　　頸口：連接外殼和內槽的狹窄通道，其設計既要允許液氮蒸發出來的氮氣排出，以保證安全，又要具有良好的絕熱性能，以減少液氮的氣化。

　　蓋塞：位于頸口上方的蓋子，由絕熱性能良好的塑料制成。蓋塞用于阻止液氮的蒸發，并固定提筒的手柄。

　　提筒：置于內槽中的容器，用于儲放細管等樣品。提筒的手柄掛于頸口上，用蓋塞固定住。
